COORDINATE e' un programma che consente di esportare o disegnare (tramite testi) i valori delle coordinate degli oggetti presenti nel disegno.

Gli oggetti per i quali e' possibile estrarre i valori delle coordinate sono :

• polilinee
• polilinee 3D
• linee
• punti
• cerchi (il centro)

• archi (centro punto iniziale e finale)
• blocchi (punto di inserimento).

I valori delle coordinate saranno riferiti all'UCS corrente.

Il programma disegna le coordinate in 3 modalità:

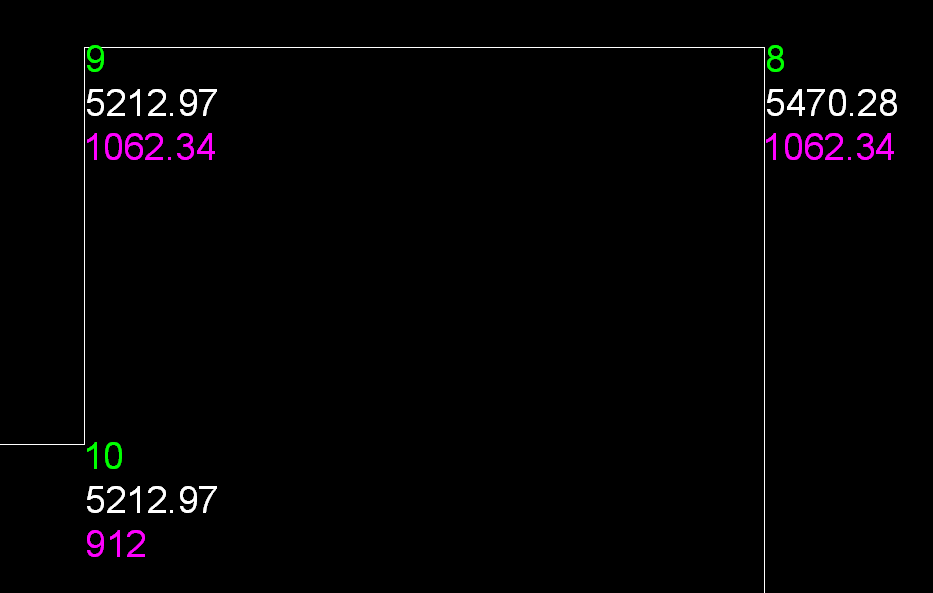

• come testi multipli, è possibile configurare il colore l'altezza e la posizione

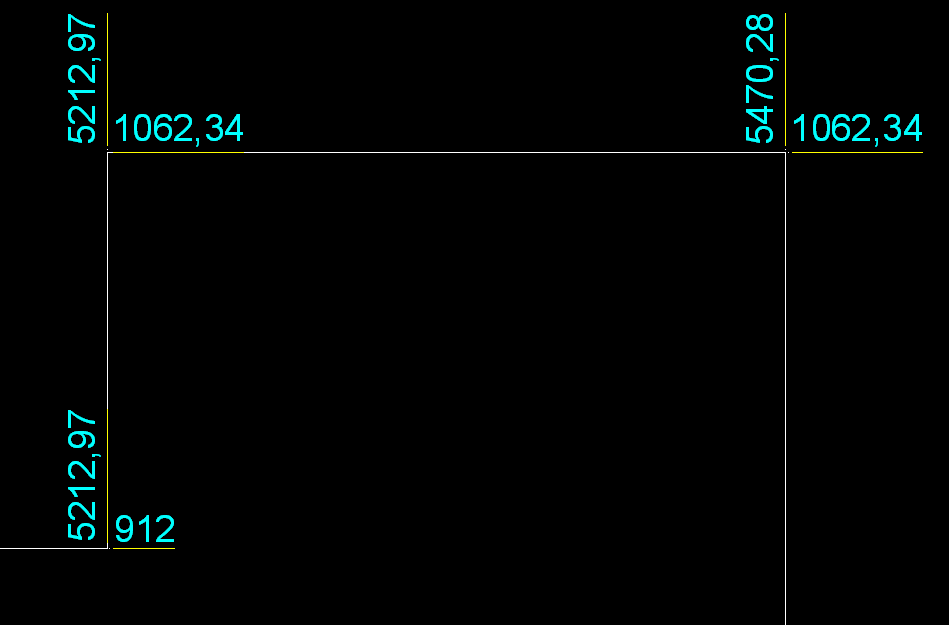

• come quote coordinate , con lo stile di quotatura corrente (in questo caso la coordinata Z non è disponibile)
• come blocchi, i valori delle coordinate vengono inseriti negli attributi del blocco.

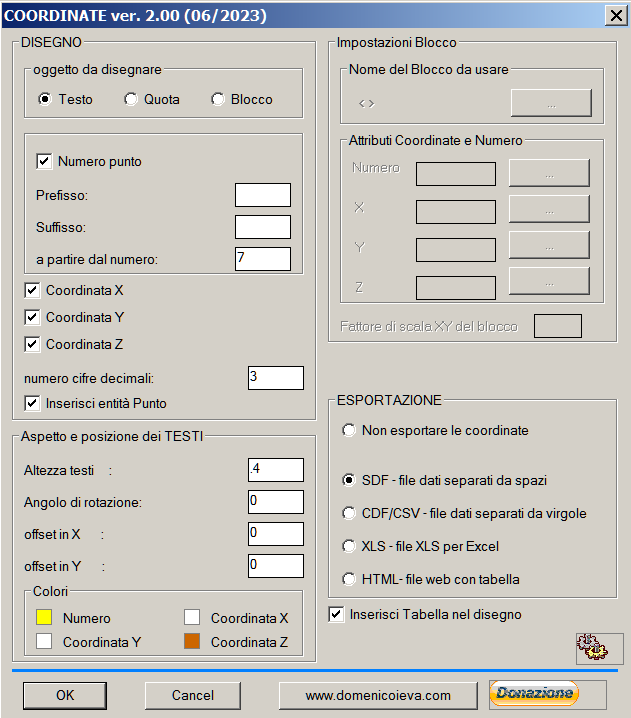

Tramite la finestra di dialogo è possibile selezionare se numerare le coordinate, quali coordinate fare disegnare (X, Y o Z), il loro colore.

E' possibile scegliere anche il numero di cifre decimali da visualizzare e scegliere se inserire, in ogni vertice degli oggetti selezionati, dei punti aggiuntivi.

L'esportazione delle coordinate in file può essere fatta in 3 formati :

• SDF - file TXT nel quale i dati sono separati da spazi;
• CDF - file TXT nel quale i dati sono separati da virgole;
• HTML - file per il web contenente una tabella
• XLS - file di Microsoft® Excel. In questo caso MS Excel deve essere presente sulla postazione di lavoro e deve essere presente il file di supporto COORDINATE.XLS nella cartella principale di Autodesk® AutoCAD® o in una cartella di file di supporto.

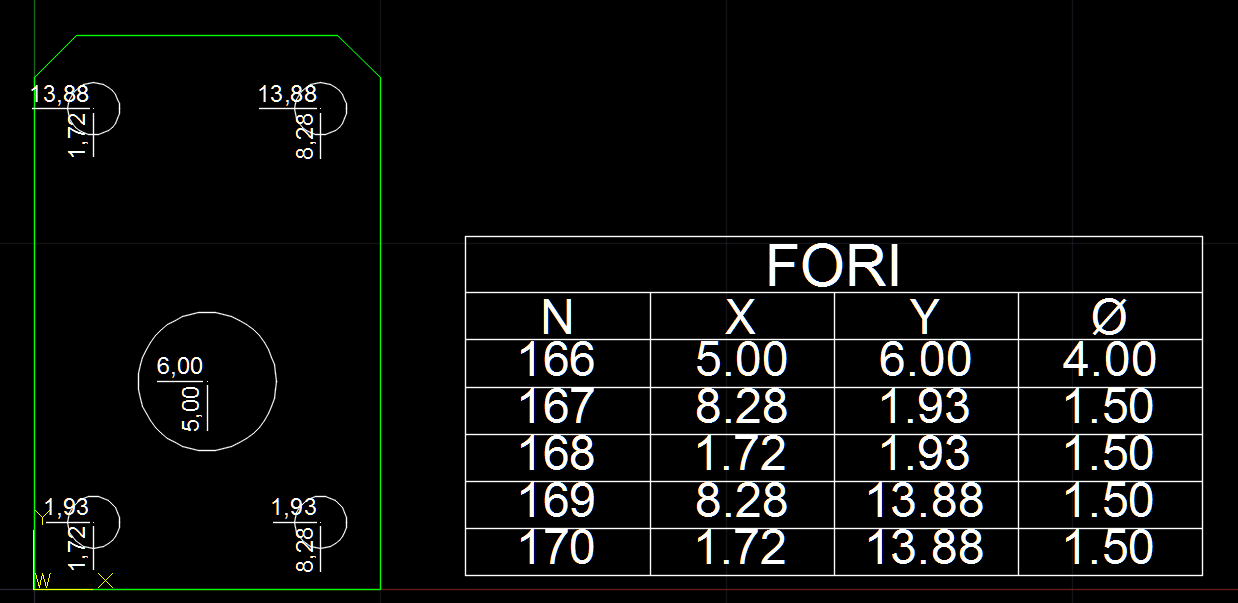

In oltre è possibile inserire nel diegno un oggeto Tabella con le coordinate ed i numeri dei punti.

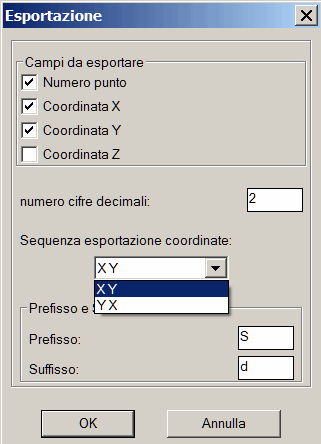

In fase di esportazione e' possibile selezionare l'ordine in cui elencare i dati.
