Win32 e 64, Português

TBN2NET - plugins para Engenharia
Pacote de programas para Autodesk® AutoCAD® e verticais

Instruções de uso geral

Importe imagens e pontos de elevação, converta dwg para kml e vice versa, analise trajetórias de veículos, trabalhe com fotos com geotag, etc

Comandos

Ícone da Faixa de opções/Barra de ferramentas Comando Descrição do comando

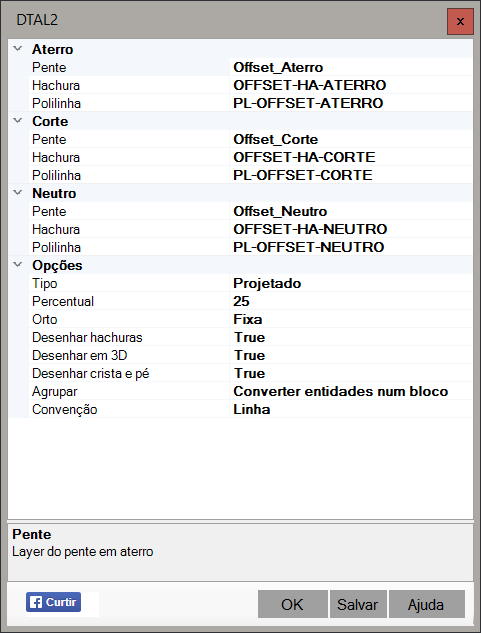

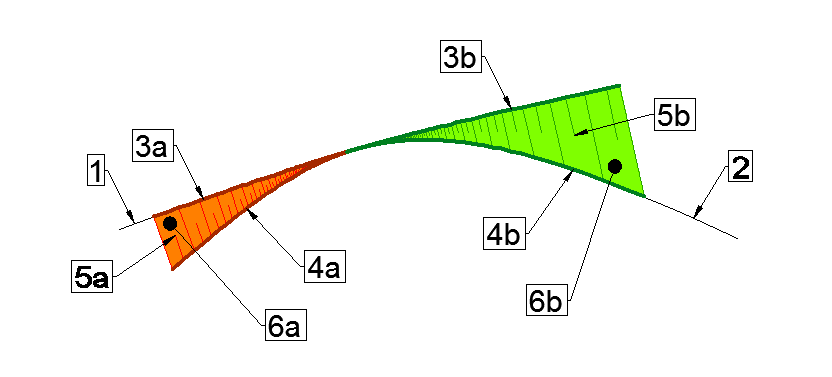

DTAL2

Desenha a convenção e taludes

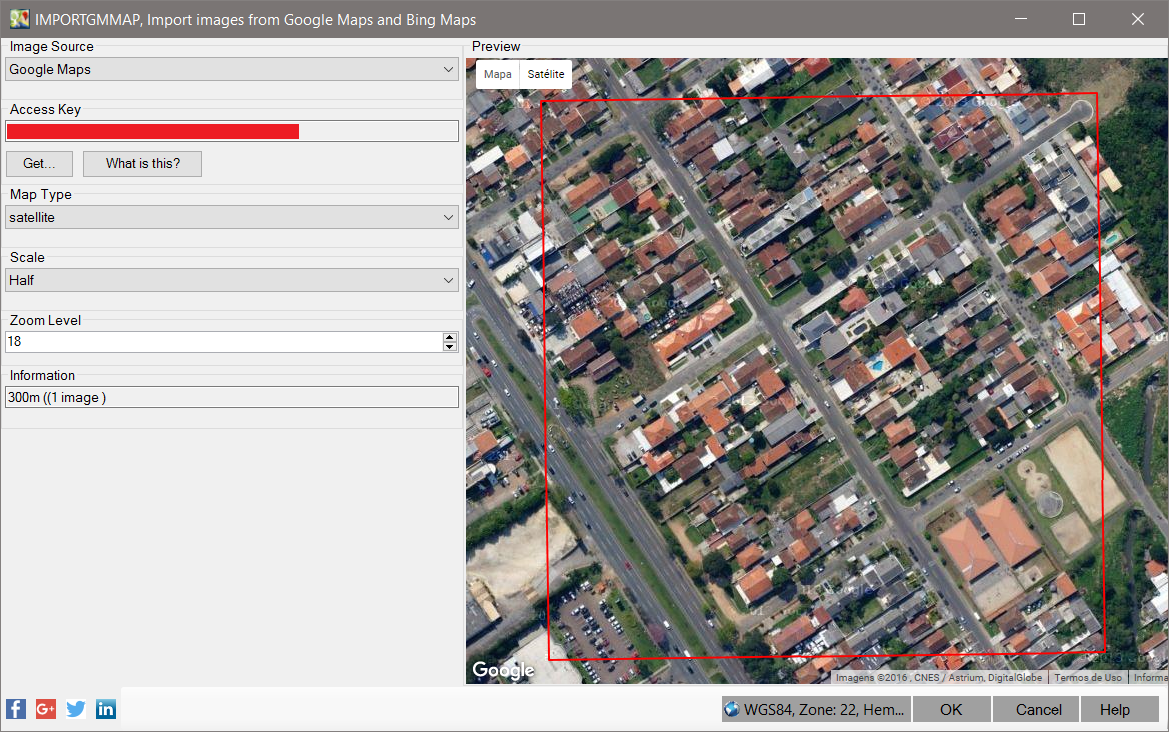

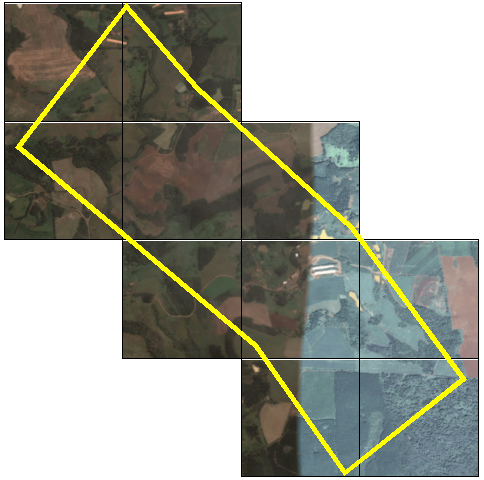

IMPORTGMMAP

Importa imagens do Google Maps para o AutoCAD, georeferrenciada

TRAJETO

Mostra a envoltória da trajetória de veículos

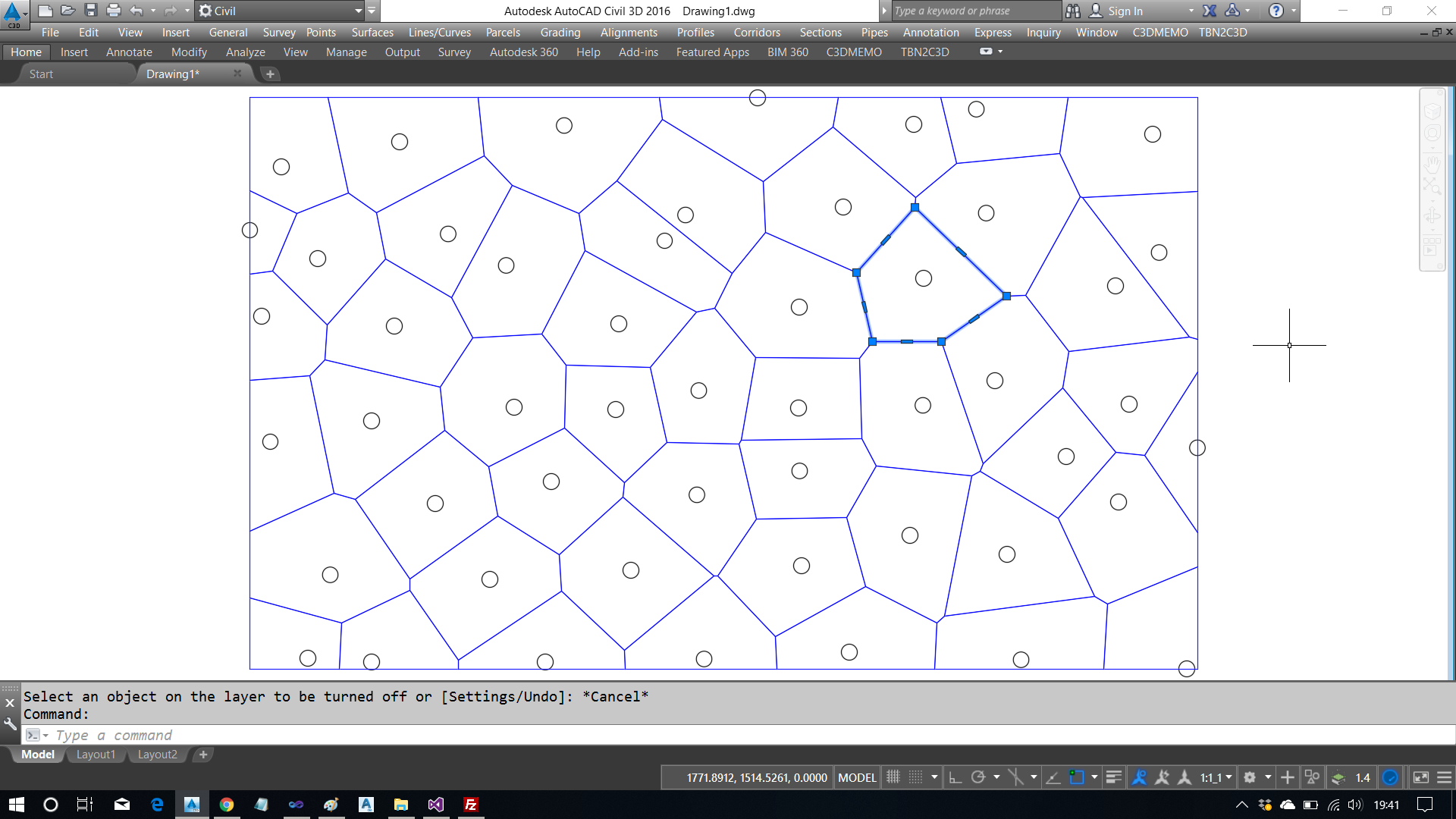

DELPTALIN2

Apaga vértices alinhados, ou colineares, em polilinhas

CHANGEBLK

Substitui os blocos e aplica valores aos atributos desses blocos. Use com o BLKPROPS

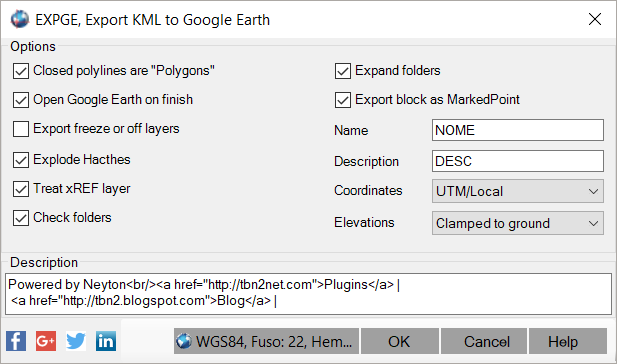

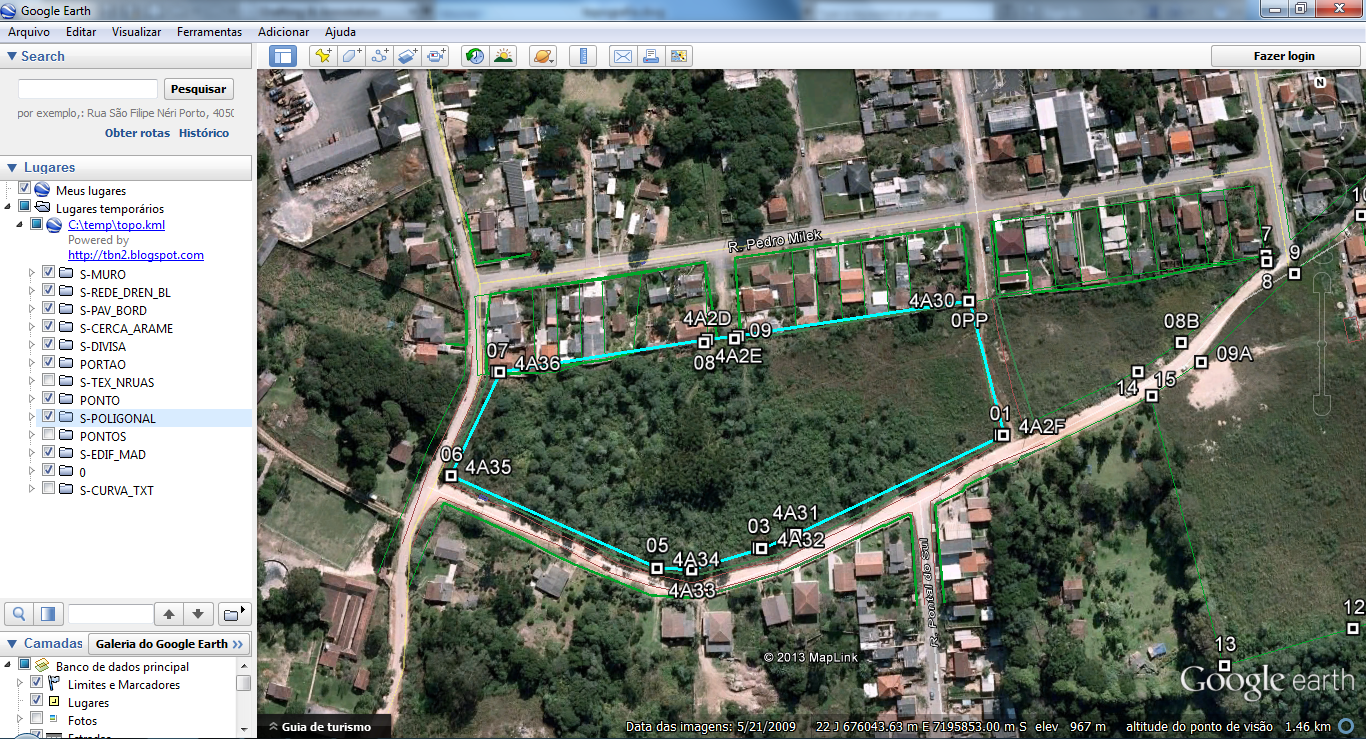

EXPGE2

Exporta o desenho do AutoCAD para o Google Earth

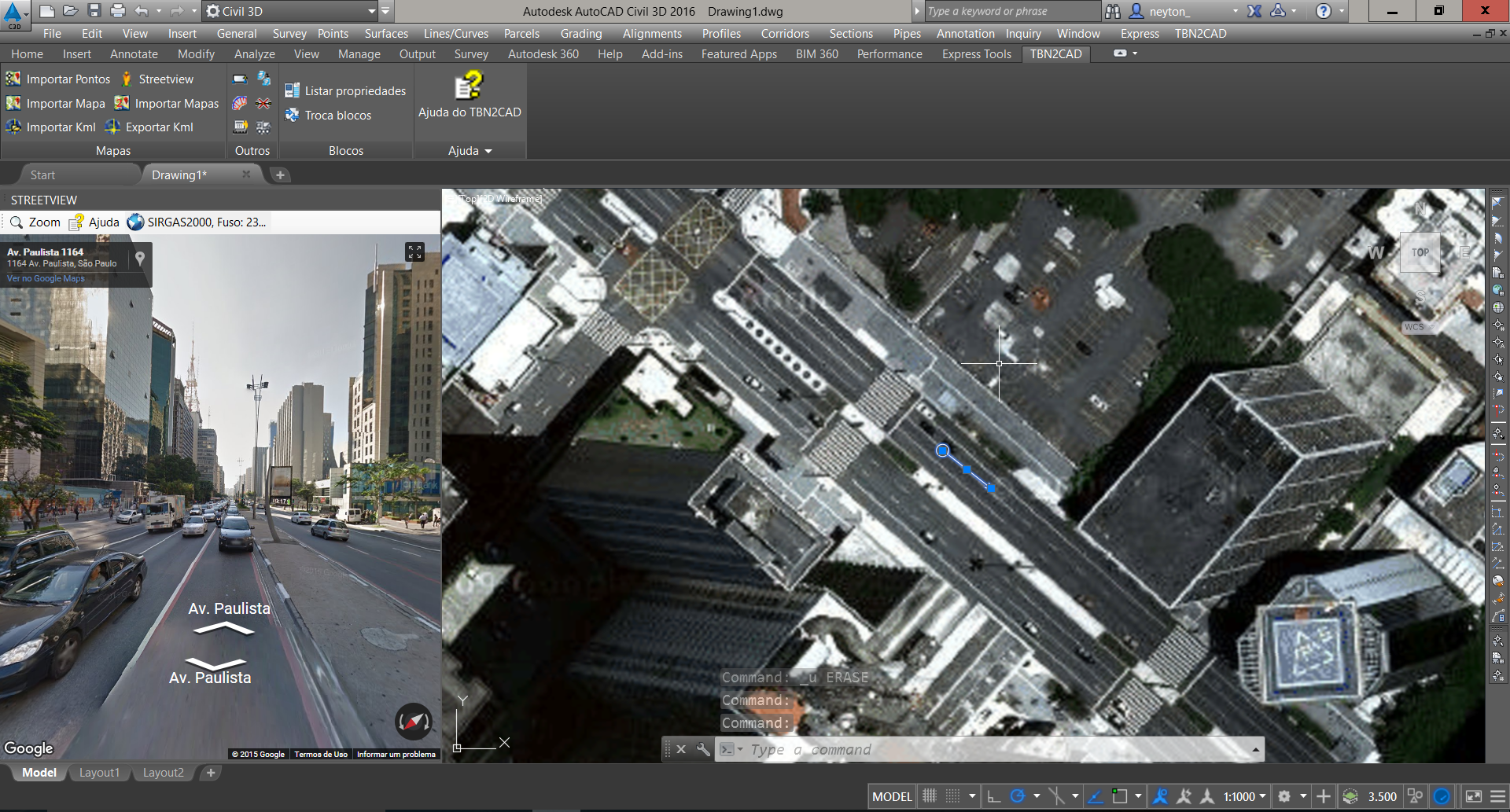

STREETVIEW

Abre uma Tool Pallet com o Google Street View

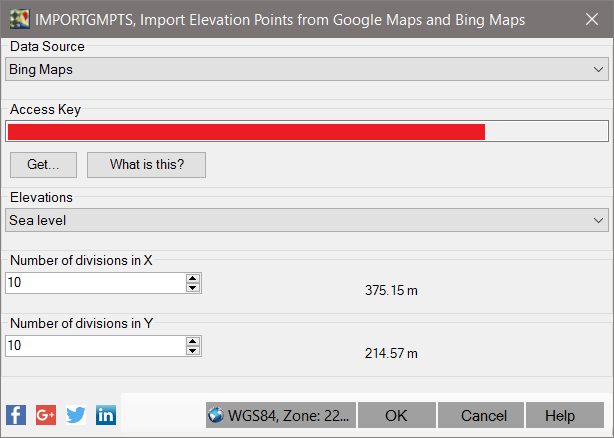

IMPORTGMPTS

Importa pontos de elevação do Google Maps para o AutoCAD

BLKPROPS

Lê atributos de blocos em arquivos em lote, como o dataextraction

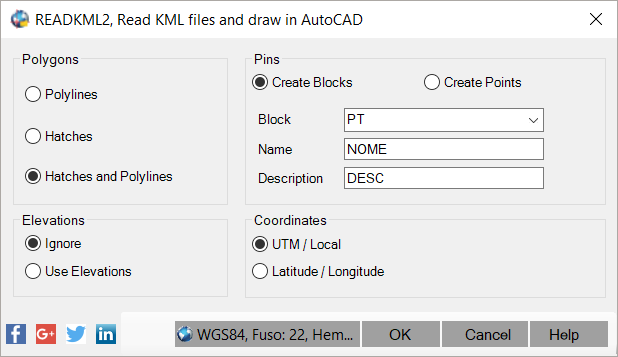

READKML2

Importa arquivos KML para o AutoCAD

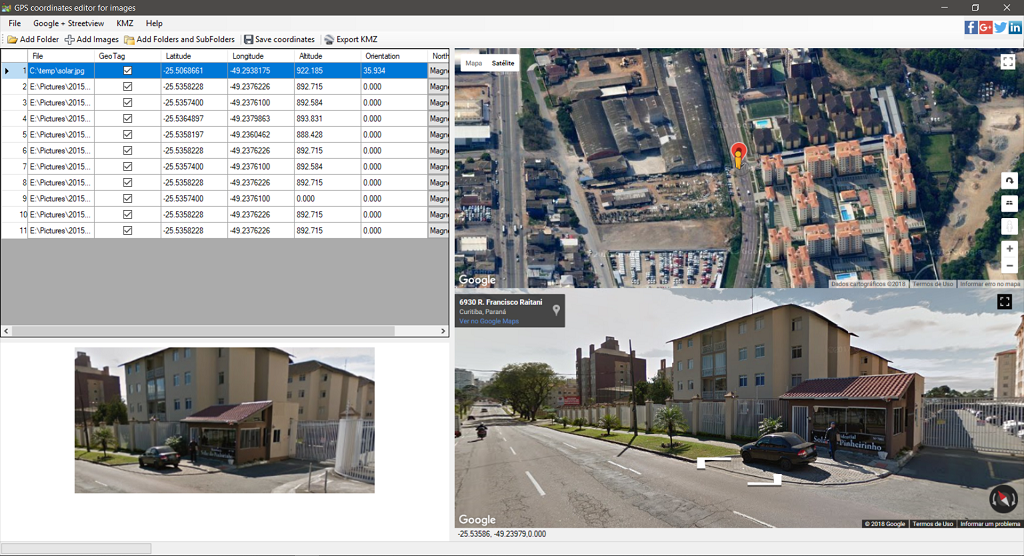

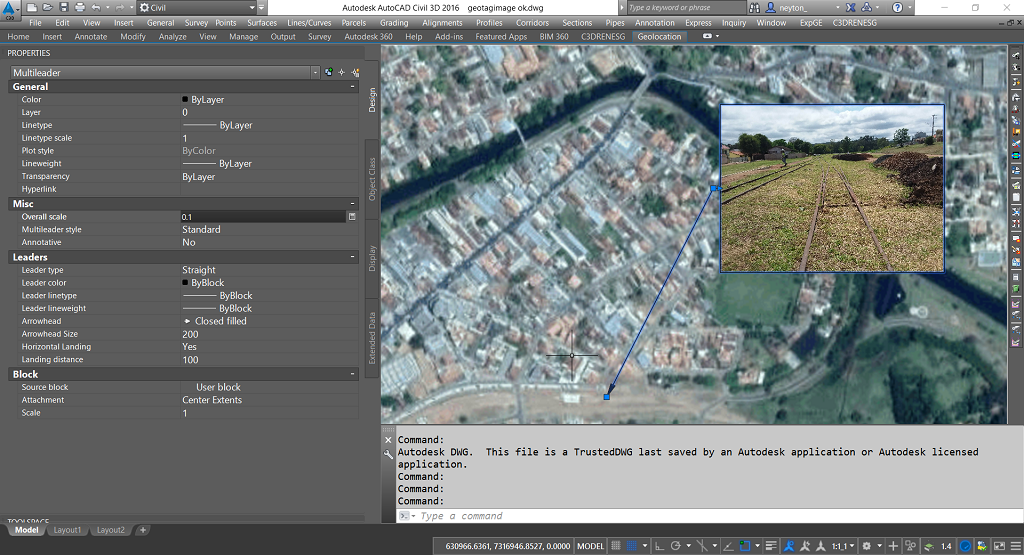

GEOTAGIMAGE

Edita a geotag de fotos e insere no AutoCAD

Instalação/Desinstalação

Após baixar o instalador deste plug-in na Autodesk App Store, execute-o. Pode ser necessário reiniciar o AuoCAD para ativar o plug-in. Para desinstalar este plug-in, clique em Painel de Controle> Programas> Programas e Recursos (Windows 7/8/8.1/10) ou Painel de Controle> Adicionar ou remover programas (Windows XP), e desinstalar o como faria com qualquer outra aplicação do seu sistema.

Informações adicionais

O programa trabalha apenas com o sistema métrico

Para os comandos expge2, readkml2, importgmmap, importgmpts e streetview funcionarem corretamente, você deve configurar o datum, elipsóide e parâmetros de transformação corretamente. Veja o tópico "Referenência" na ajuda do programa

Para usar o importgmmap e importgmpts é necessária uma chave de acesso do Google ou do Bing. É gratuito. Basta ler a ajuda para saber como obter.

Problemas conhecidos

Em alguns casos, o AutoCAD não carrega as DLLs e o windows não deixa abrir os arquivos de ajuda (*.chm), se isso acontece, clique o botão direito do mouse sobre os arquivos DLL e CHM, clique Propriedades e clique em Desbloquear, então reinicie o AutoCAD.

Contato

Nome da empresa: TBN2NET - plugins para Engenharia
URL da empresa: https://tbn2net.com
Contato de suporte: neyton@tbn2net.com

Informações do Autor/Empresa

TBN2NET - plugins para Engenharia

Informações de suporte

Histórico de versões

Número da versão Descrição da versão

6300

Correções de bugs Adicionado suporte ao Autodesk® AutoCAD® 2020

5502

  1. Adicionado um Tutorial para obter uma chave do Google Maps, chave do Google Elevations e também do chave do Bing Maps



5408

  1. Melhorada a validação de nomes de layers no comando READKML2
  2. Melhorada a detecção da linha do comando STREETVIEW

5395

    1. Corrigido bug no READKML2 ao ler coordenadas sem Z
    2. Novo comando: StreetView

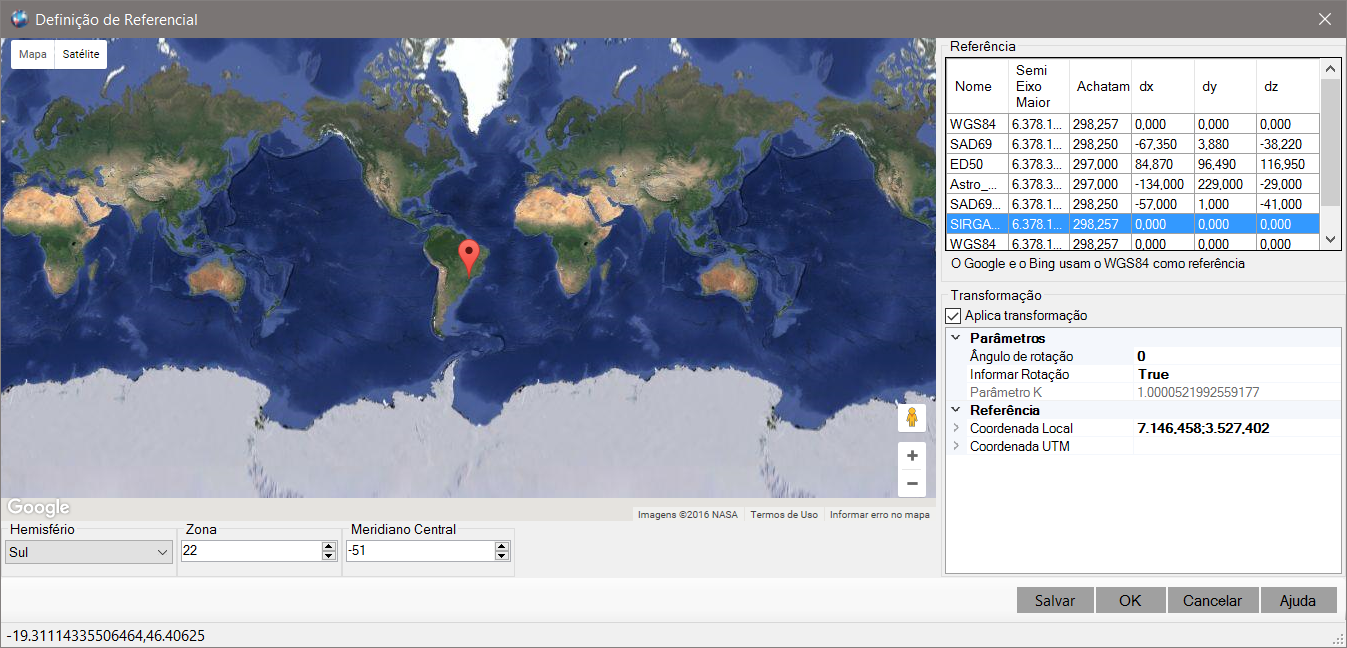

    3. Novo editor de datum, elipsóide e transformação de coordenadas
