Приложения C3D Extensions предназначены для автоматизации отдельных операция при проектировании и оформлении документации с целью сокращения времени работы проектировщика и уменьшения количества возможных ошибок.

В состав C3D Extensions входят четыре команды:

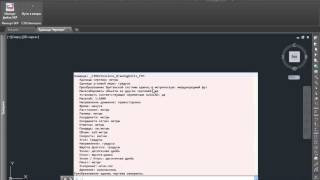

Единицы чертежа

Команда приводит все единицы чертежа в соответствие со стандартами метрической системы измерения.

Список всех изменяемых параметров:

Единицы измерения

• Единицы чертежа: метры
• Единицы угловой меры: градусы
• Преобразование британской системы единиц в метрическую: международный фут
• Масштабировать объекты из других чертежей: да
• Установить соответствующие переменные Autodesk® AutoCAD®: да
• Масштаб: 1:1000

Параметры среды

• Направление движения: правосторонее
• Время: минута
• Расстояние: метры
• Размер: метры
• Координата: метры
• Координата сетки: метры
• Отметка: метры
• Площадь: кв.метры
• Объем: куб.метры
• Скорость: км/час
• Угол: градусы
• Направление: градусы
• Широта Долгота: градусы
• Уклон: десятичная дробь
• Откос: высота:длина
• Уклон / Откос: десятичная дробь
• Пикет: метры
• Ускорение: м/кв.сек
• Давление: килопаскаль

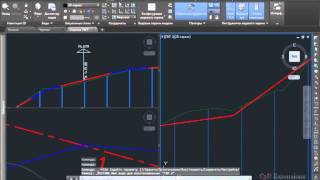

Отметка ТВП профиля

Команда позволяет назначить отметку ТВП профиля, с точки на плане или на виде профиля.

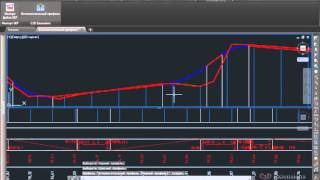

Рабочие отметки

Команда позволяет рассчитать и вычертить рабочие отметки согласно ГОСТ Р 21.1701-97 «Правила выполнения рабочей документации автомобильных дорог» на выбранном виде профиля.

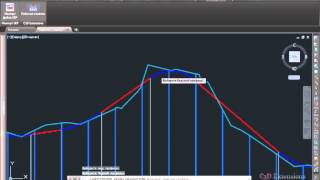

Вспомогательный профиль

Команда позволяет создать дополнительный продольный профиль по данным существующих Черного и Красного профилей для прореживания характерных точек.

В качестве исходных данных используются Красный и Черный профили с одной трассы.

Получаемый вспомогательный профиль строится путем соединения точек Черного профиля, определяемых на пикетах характерных точек. В качестве характерных точек можно выбрать:

• точки вертикальной геометри Красного профиля;
• точки через равный диапазон;
• точки вертикальной геометрии Черного профиля с минимальным изменением уклона;
• точки горизонтальной геометрии трассы.

Получаемый вспомогательный профиль может быть использован в качестве источника характерных точек для отображения отметок или других данных Черного или Красного профиля.
