Das SURAP User Manual enthält eine Schritt-für-Schritt-Anleitung zur Nutzung und umfassende Informationen zu Daten und Methodik.

Die wichtigsten Schritte für die Verwendung des SURAP-Plugins sind:

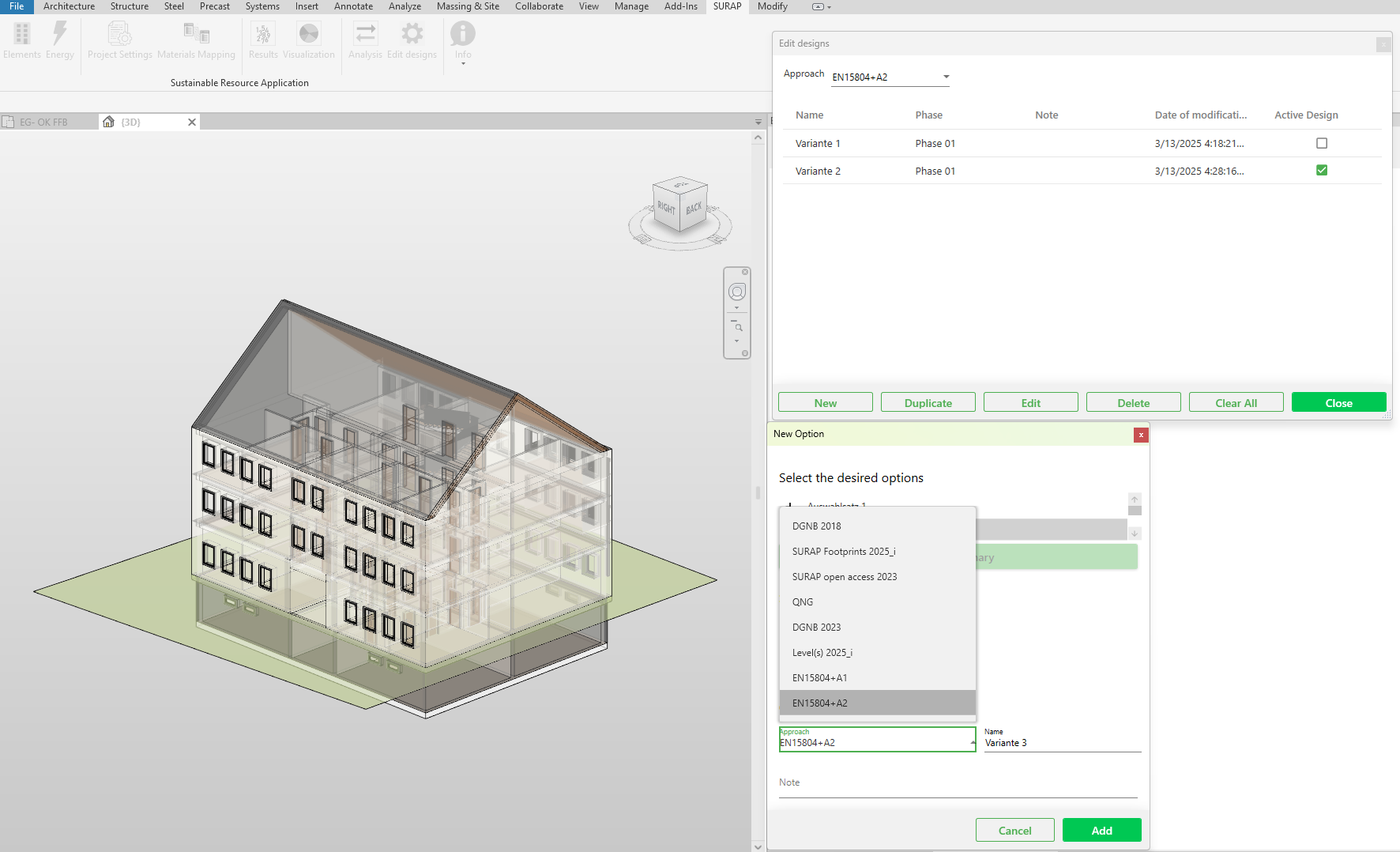

Schritt 1: Entwurfsvariante anlegen

Öffne den Design Editor und erstelle eine neue Entwurfsvariante. Wähle Entwurfsoption, Phase und Bewertungsansatz aus und klicke auf „Hinzufügen“.

Schritt 2: Baumaterialien zuordnen

Ordne den Materialien Datensätze aus dem gewählten Bewertungsansatz (z.B. EN15804, SURAP Footprints, KBOB) zu. Hier können auch Angaben zu Transportmodi- und distanzen der jeweiligen Materialien gemacht werden (Transport von Werk zur Baustelle, Modul A4). Im Reiter „Nutzung“ können außerdem die Nutzungsdauern (Reference Service Life RSL) der Materalien angepasst werden.

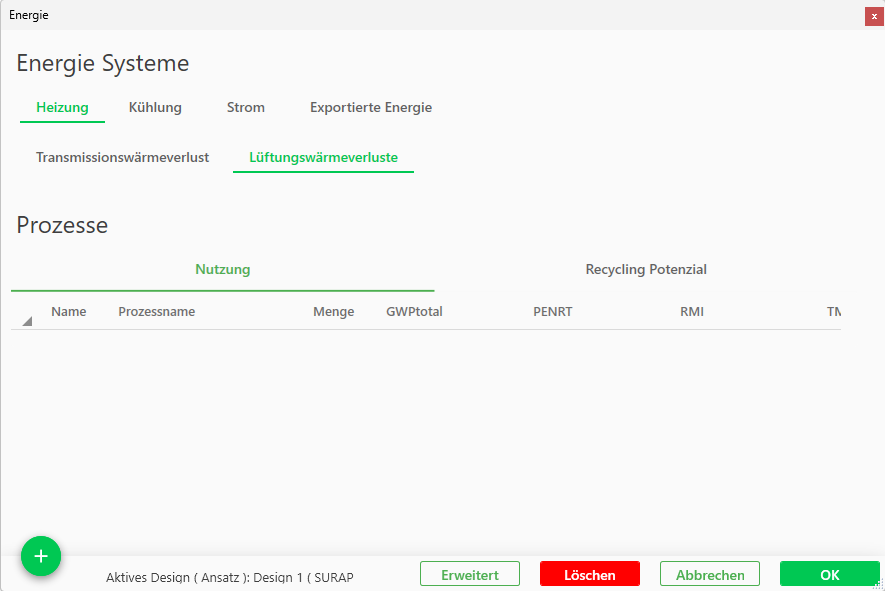

Schritt 3: Energiekennwerte erfassen

Öffne den Reiter Energie und hinterlege die Verbrauchsdaten, z. B. für Heizen, Kühlen oder Strom. Die Verbräuche werden in kWh pro Jahr erfasst.

Schritt 4: Ergebnisse anzeigen

Im Bereich Ergebnisse werden alle berechneten Werte tabellarisch dargestellt – auf Gebäude-, Bauteil- und Materialebene.

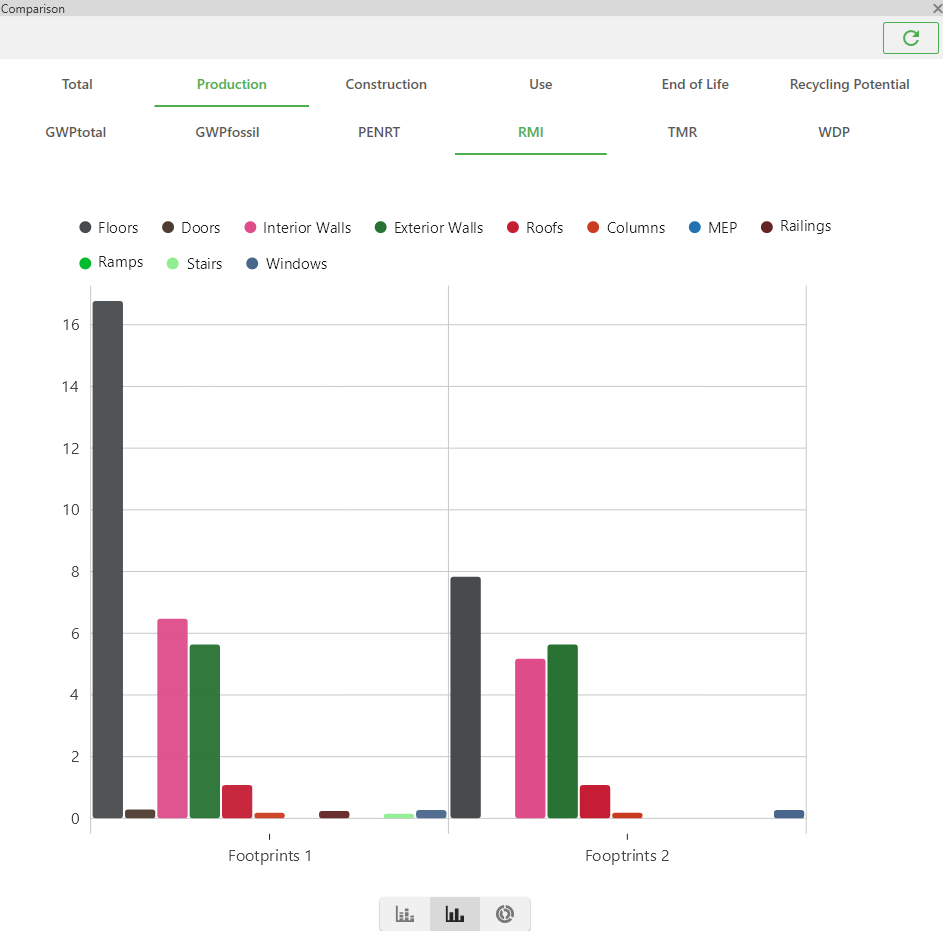

Schritt 5: Varianten analysieren

Lege zunächst im „Design Editor“ neue Varianten an oder dupliziere bestehende Varianten. Im Bereich Analyse können anschließend verschiedene Entwurfsvarianten mit Hilfe von Säulen- und Kreisdiagrammen miteinander verglichen werden.

Optional

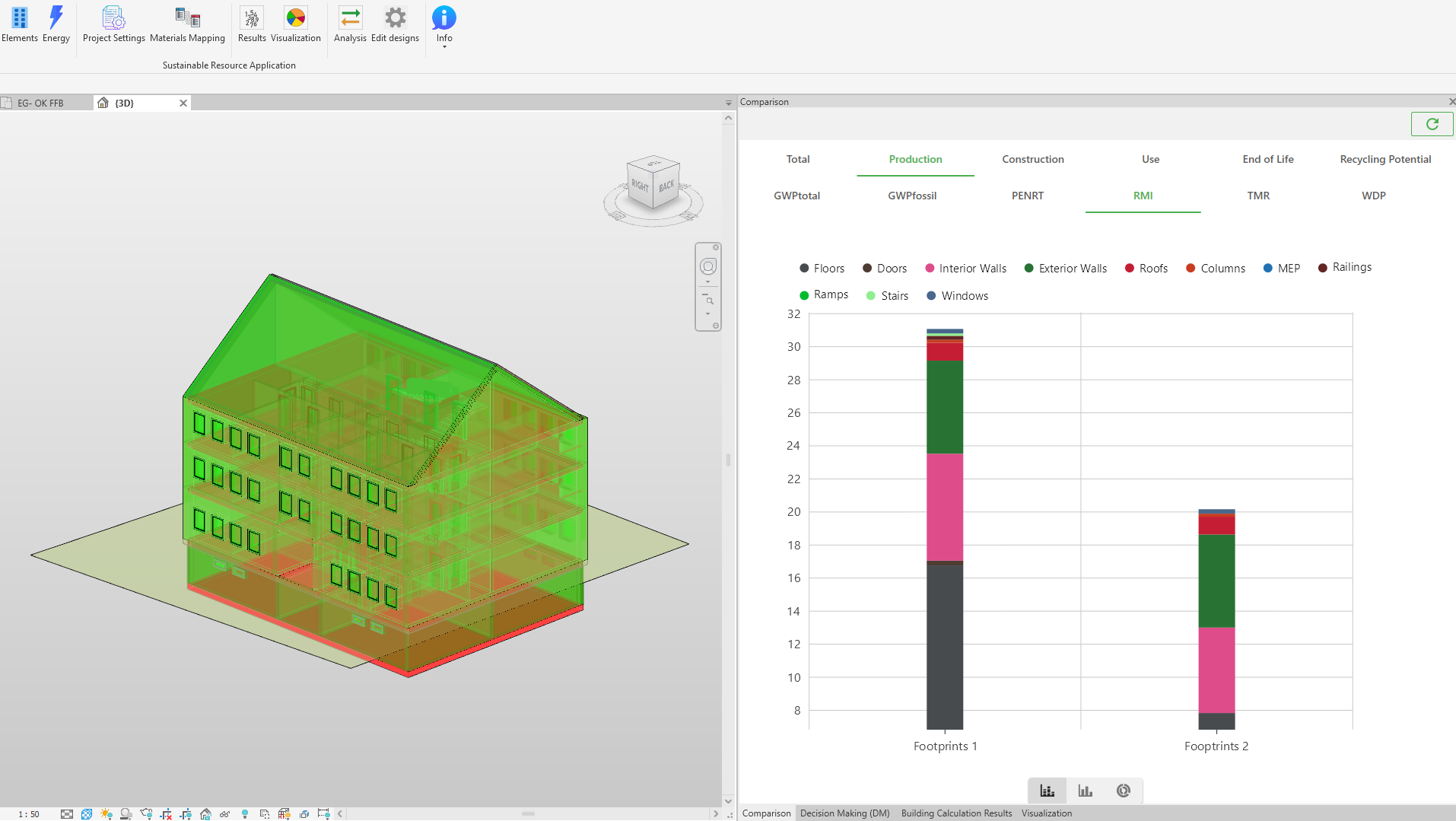

Hot-Spot Ansicht anzeigen

In der Visualisierung werden die Ergebnisse direkt im Modell dargestellt. Bauteile mit hohen Umweltwirkungen werden farblich hervorgehoben.

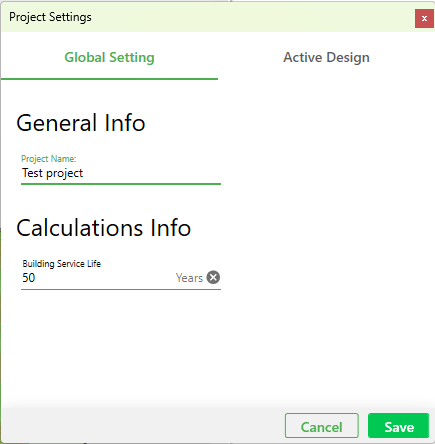

Projekteinstellungen

Passe Gebäude-Nutzungsdauer, Referenzfläche und weitere Berechnungsparameter für die Auswertung an.

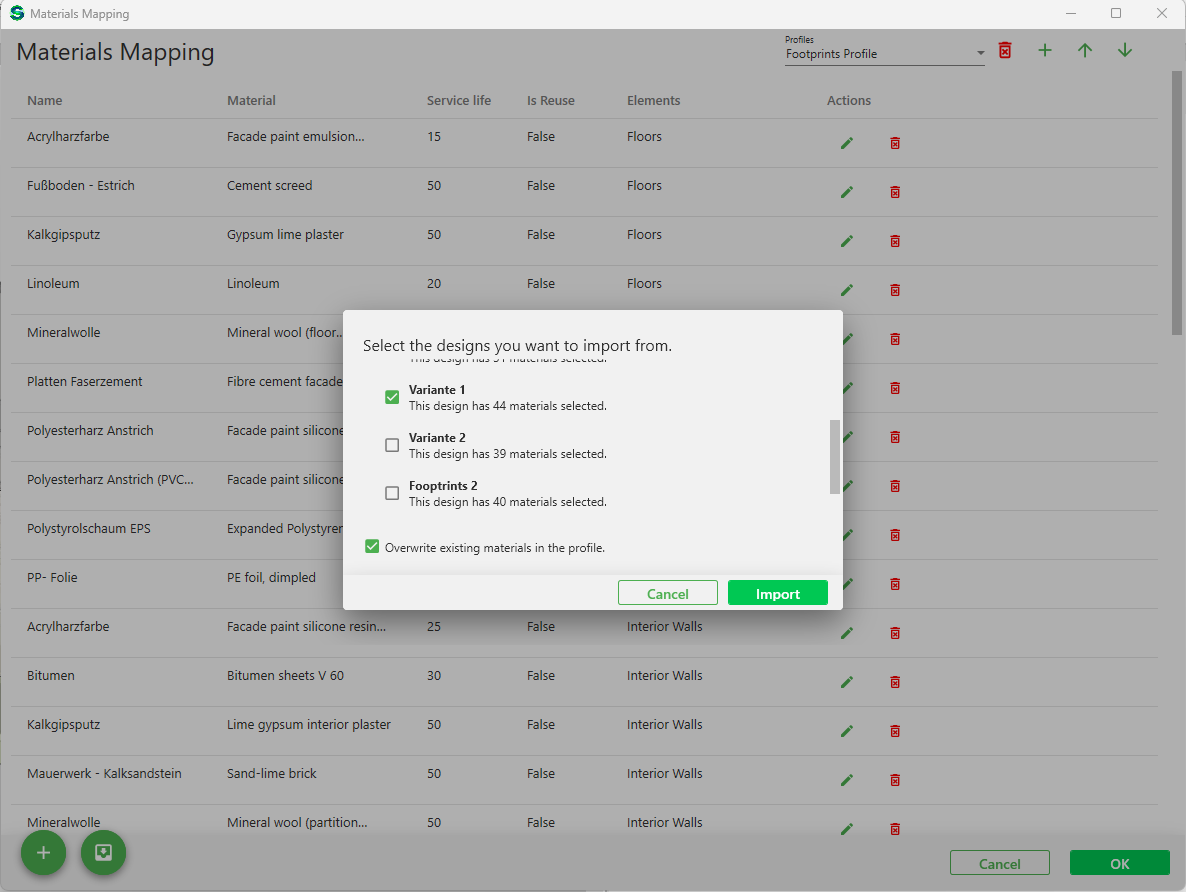

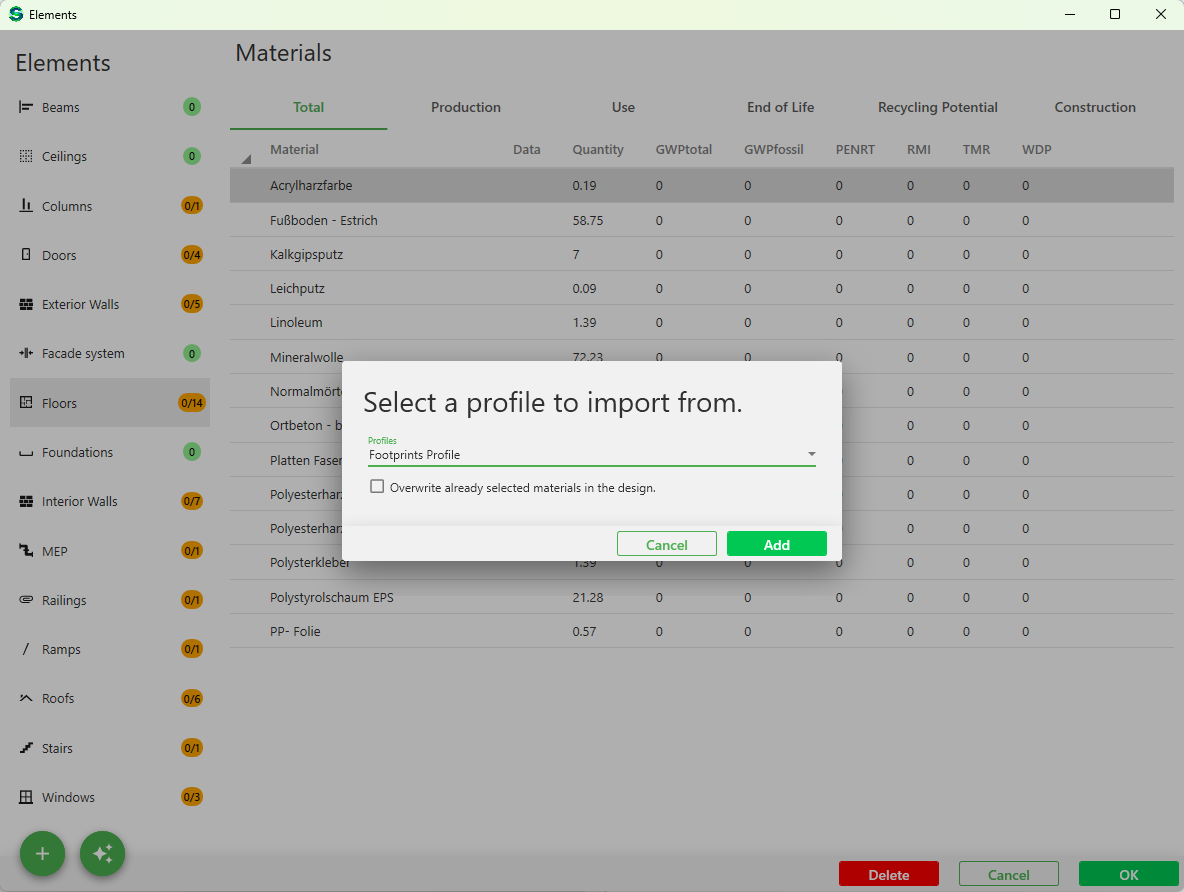

Materialprofil anlegen

Materialprofile können gespeichert, angepasst und für weitere Entwurfsvarianten wiederverwendet werden.

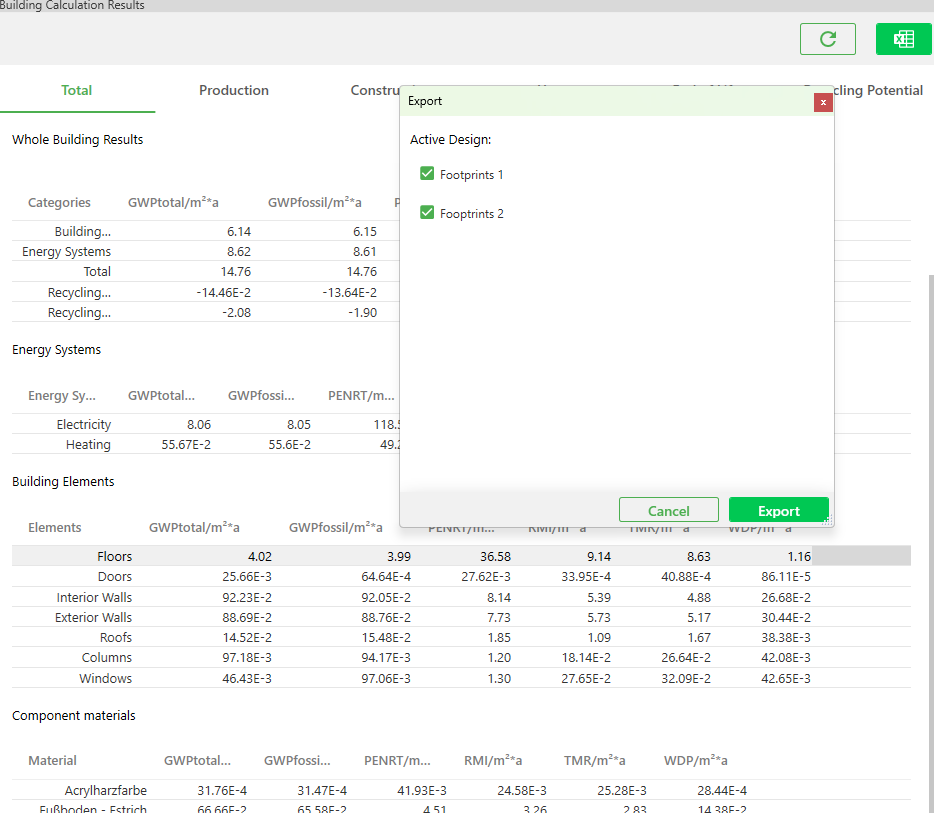

Export

Die Ergebnisse können als Excel-Datei exportiert und für weiterführende Auswertungen genutzt werden.

Info & Einstellungen

Info

Im Bereich Info findest du allgemeine Informationen zur installierten SURAP-Version, Hinweise zur Anwendung, Links zur Dokumentation sowie Kontakt- und Supportinformationen.

Lizenzinformationen

Der Bereich Lizenzinformationen zeigt den aktuellen Lizenzstatus der Anwendung an, z. B. aktive Lizenz, Lizenztyp, Gültigkeitsdauer und Informationen zur Aktivierung.

Update Center

Im Update Center können verfügbare Aktualisierungen überprüft und installiert werden. Außerdem werden Informationen zu neuen Versionen, Änderungen und Verbesserungen angezeigt.

Einstellungen

Im Bereich Einstellungen können allgemeine Programmeinstellungen angepasst werden, z. B. das Dezimaltrennzeichen für Exporte.

Führe den heruntergeladenen Installationsassistenten aus, um das Plugin zu installieren.
Um dieses Plugin zu deinstallieren, beenden das Autodesk-Produkt, wenn du es gerade ausführst, und deinstalliere das Plugin über Systemsteuerung > Programme > Programme und Funktionen, wie du es mit jeder anderen Anwendung auf deinem System tun würden.

Unsere Datenbanken werden regelmäßig aktualisiert. Prüfen Aktualisierungsinformationen in der Rubrik „Info“.
