OptiBIM

OptiBIM

Win64, Deutsch

Corinne Astori
OptiBIM hilft Ihnen, Bewehrungen neu zu nummerieren und Betonstahllisten nach den Schweizer Richtlinien zu erstellen. OptiBIM enthält ebenfalls eine Biegeformenbibliothek.

Allgemeine Anweisungen zur Verwendung

Arbeitsablauf für Betonstahlliste:

  1. Klicken Sie auf Betonstahlliste
  2. Wählen Sie die Unterteilung
  3. Wählen Sie das Ausgabedateiverzeichnis
  4. Wählen Sie die Sprache der Liste

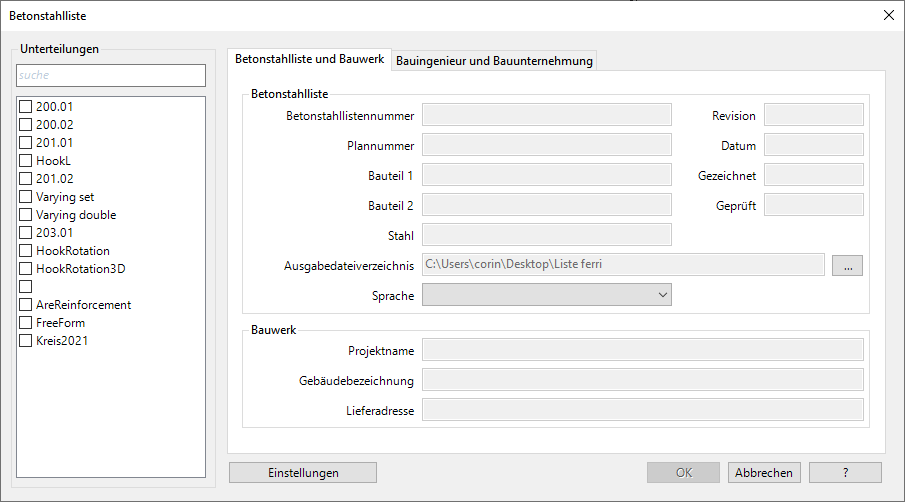

  5. Bearbeiten/Überprüfen Sie die Felder im Dialogfeld
  6. Klicken Sie auf OK

Wenn Sie den Befehl Betonstahlliste zum ersten Mal anwenden, lesen Sie sorgfältig die dazugehörige Hilfedatei. Bewegen Sie die Maus über den Befehl Betonstahlliste und drücken Sie F1.

Arbeitsablauf für Bewehrung Umnummerieren (kein Element ausgewählt):

  1. Klicken Sie auf Bewehrung Umnummerieren
  2. Unterteilung und aktuelle Bewehrungsnummer auswählen
  3. Geben Sie die neue Nummer ein
  4. Klicken Sie auf OK

Arbeitsablauf für Bewehrung Umnummerieren (Bewehrung ausgewählt):

  1. Klicken Sie auf Bewehrung Umnummerieren
  2. Geben Sie die neue Nummer ein
  3. Klicken Sie auf OK

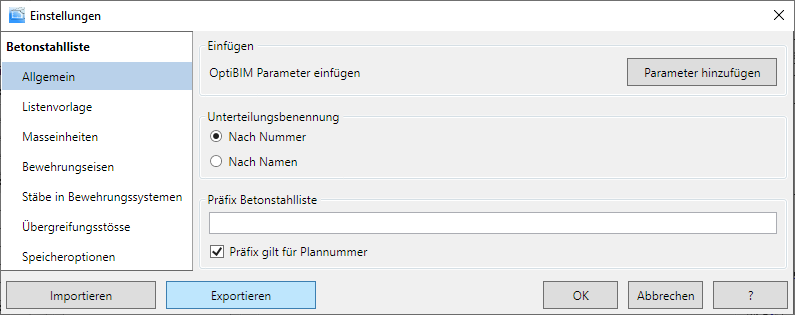

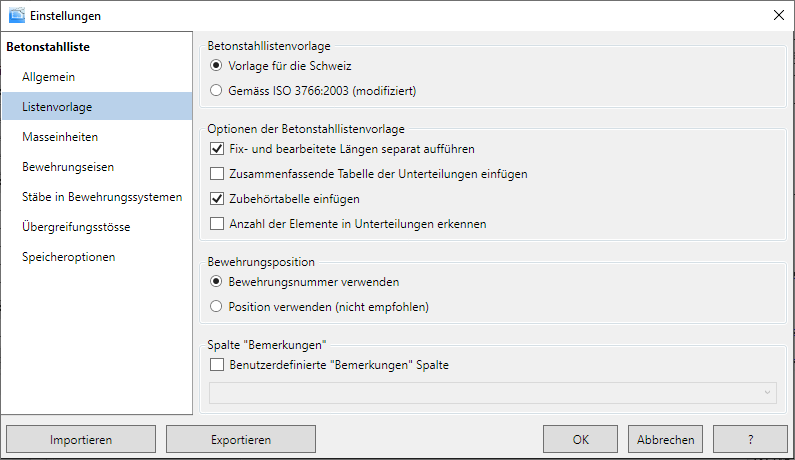

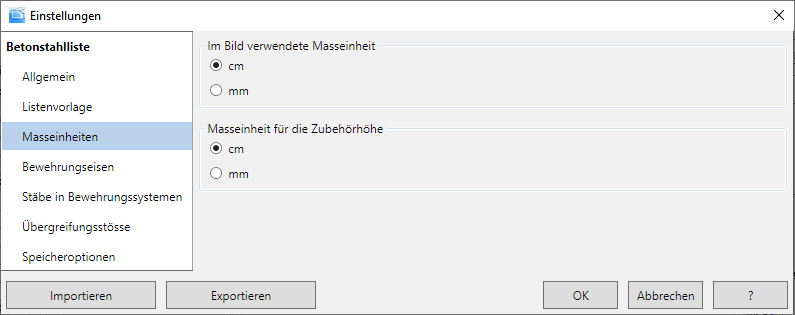

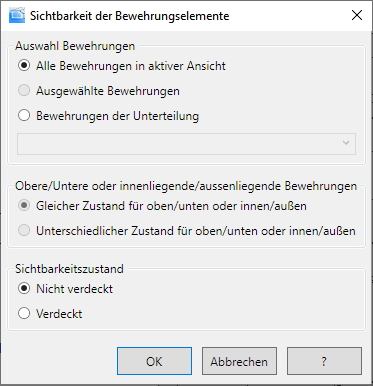

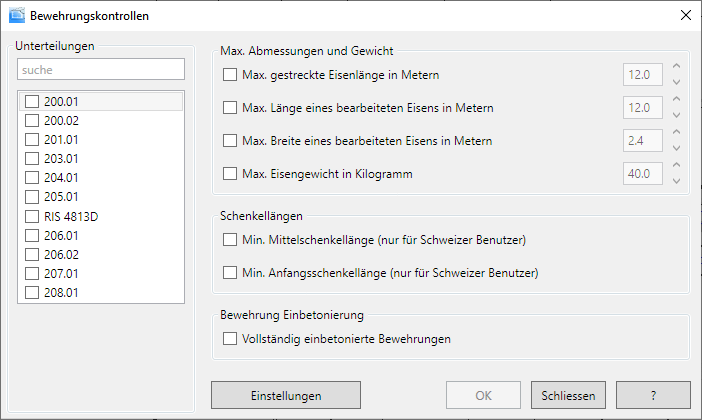

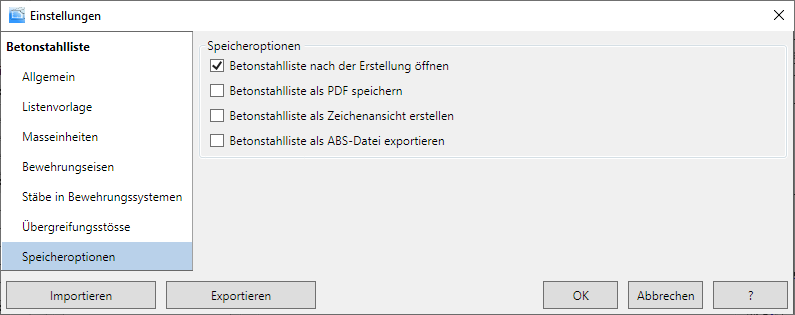

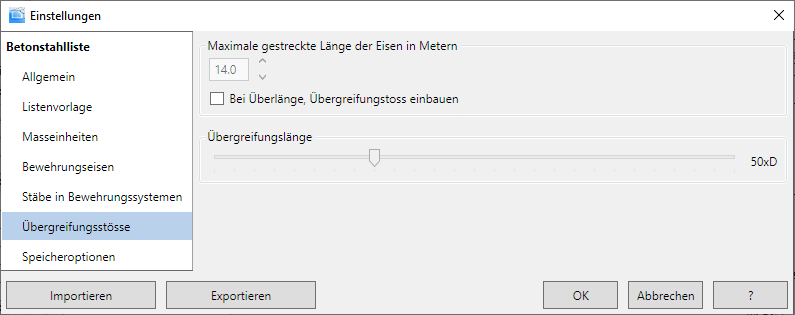

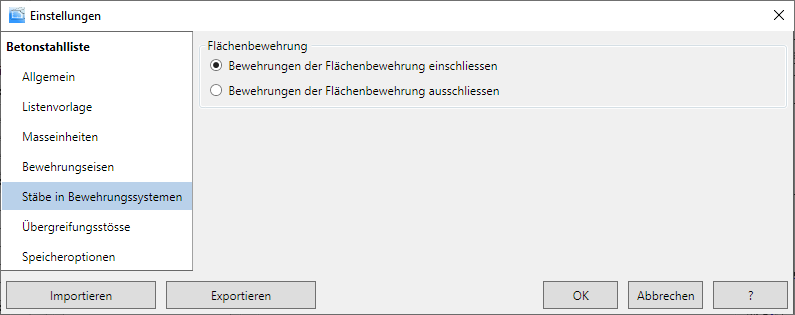

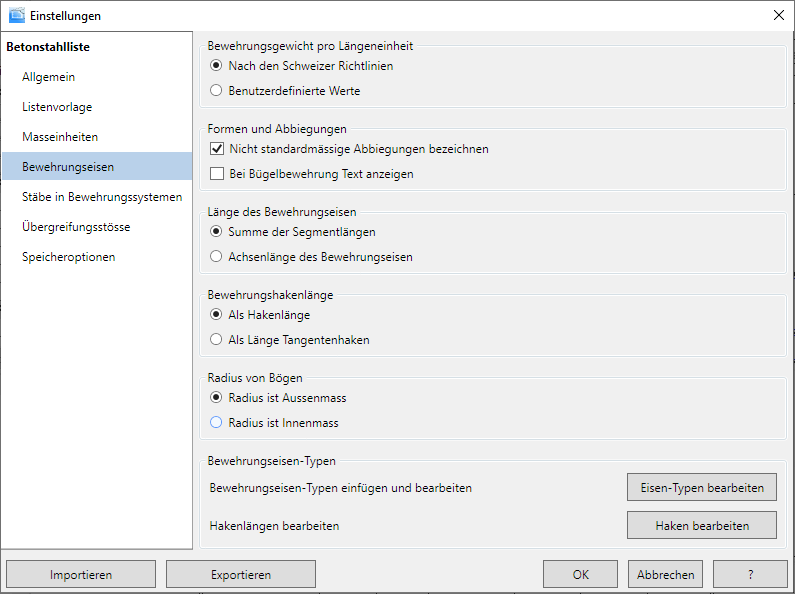

Bildschirmfotos

Befehle

Symbol in der Multifunktionsleiste/im Werkzeugkasten Befehl Beschreibung des Befehls

Bewehrung Umnummerieren

Nummeriert eine Bewehrung neu.

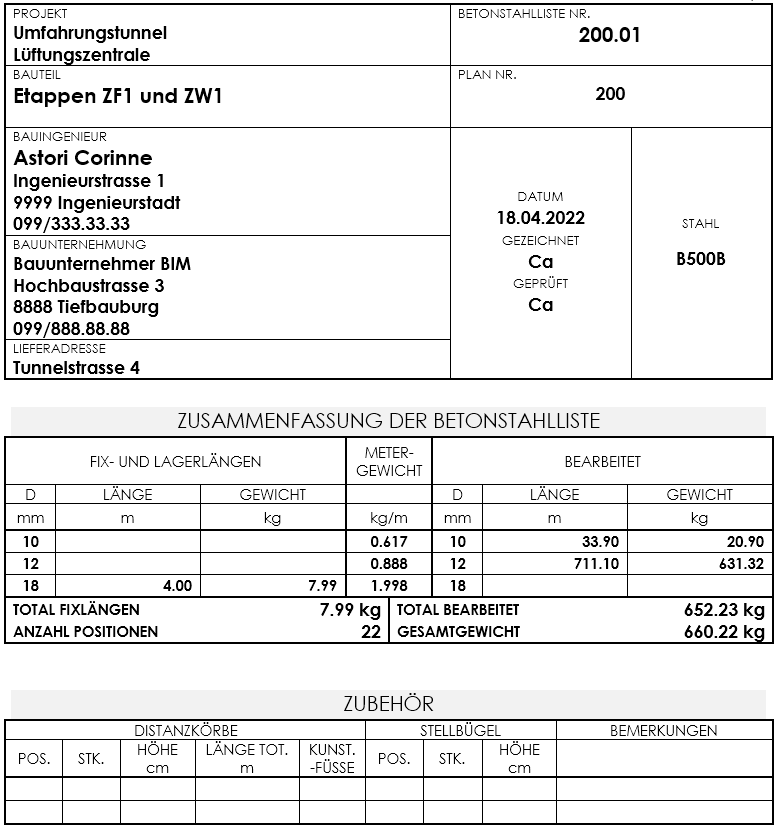

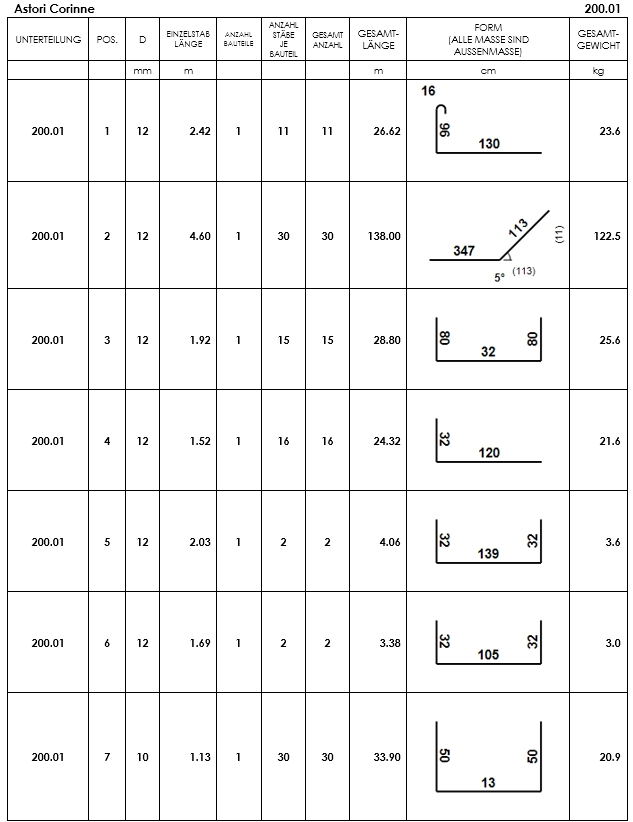

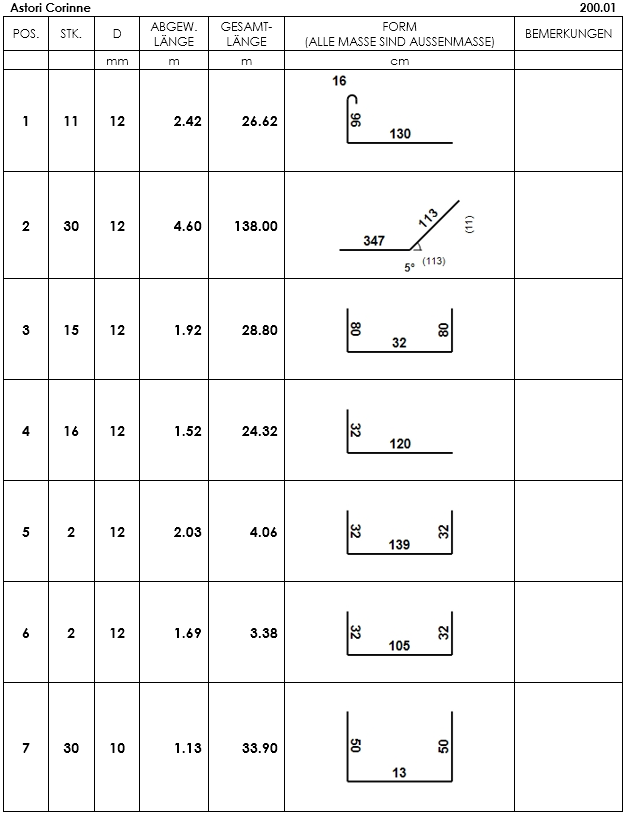

Betonstahlliste

Erstellt eine Betonstahlliste (im .docx Format) für eine bestimmte Teilung nach den Schweizer Richtlinien auf Deutsch, Französisch, Italienisch, Englisch, Dänisch oder Holländisch.

Biegeformenbibliothek

Öffnet die Hilfedatei, in der erläutert wird, wo Sie die OptiBIM-Bibliothek mit den Familien der Biegeformen finden.

Installation/Deinstallation

Das Installationsprogramm, das beim Herunterladen dieses Plug-Ins aus dem Autodesk App Store ausgeführt wurde, hat das Plug-In bereits installiert. Oder doppelklicken Sie einfach auf das heruntergeladene Installationsprogramm, um die App/das Plugin zu installieren. Sie müssen Autodesk Revit möglicherweise neu starten, um das Plug-In zu aktivieren. Um dieses Plug-in zu deinstallieren, klicken Sie auf Systemsteuerung> Programme> Programme und Funktionen (Windows 7/8.1/10) oder Systemsteuerung> Software und deinstallieren Sie es wie jede andere Anwendung von Ihrem System.

Weitere Informationen

Bekannte Probleme

Funktioniert nicht bei variabler Bewehrungsgruppe oder Freiform Bewehrungen mit unterschiedlicher Bewehrungslänge.

Kontakt

Firmenname: Corinne Astori
Kontakt für Support: optibim@bluewin.ch

Informationen zum Autor/zur Firma

Corinne Astori

Support-Informationen

Kontaktieren Sie: optibim@bluewin.ch

Versionsverlauf

Versionsnummer Versionsbeschreibung

2.0.0

Unterstützt Revit 2021. Zusätzliche Sprachen (Dänisch und Holländisch) der Betonstahlliste. Option zum Erstellen der Betonstahlliste als Zeichenansicht. Verbesserte Biegeformbilderstellung für Freiformbewehrung.

1.1.0

NEU: Zusätzliche Sprache (Englisch) der Betonstahlliste

1.0.0

Erstveröffentlichung
