El plugin funciona con circuitos PowerType creados.

Al crear un circuito, todos los parámetros compartidos están vacíos. Al activar el botón "Calcular", se completan los datos y los resultados.

Si NV (Sin valor) es mayor que 8000 A, la aplicación calculará el circuito para 1 VA. Para los circuitos sin conexión a un panel eléctrico, utilizará 10 metros de sp_length o el valor que el usuario introduzca.

Datos:

1. Tipo de cableado:

Material del cable: Cu-Cobre o Al-Aluminio.

Tipo de aislamiento del cable: PVC o XLP.

Tipo de instalación: A1, A2, B1, B2, C, D, E o F.

2. Factor k de desclasificación para el cálculo de los conductores.

3. Caída de tensión: del 0.5 % al 6 %.

4. Cableado mínimo:

Esto funciona para circuitos eléctricos con luminarias (1.5 mm² a 2.5 mm²) o sin ellas (1.5 mm² a 6 mm²).

5. El factor ku de cada circuito siempre será inicialmente 1; el usuario puede modificarlo manualmente.

6. Interruptor mínimo: 6 A, 10 A, 16 A o 20 A.

7. Curva/Tipo de interruptor:

En la primera ejecución, se aplicará la curva C para interruptores de 125 A o menos y MCCB para interruptores de mayor potencia. El usuario puede modificar manualmente la curva (125 A o menos) en la programación o en el complemento de ventana.

8. Configuración de los cálculos de longitud.

Todos los datos se guardan con los parámetros compartidos asociados al complemento, excepto el interruptor mínimo; este último es un dato global que se ajustará según el valor existente.

Editar circuitos:

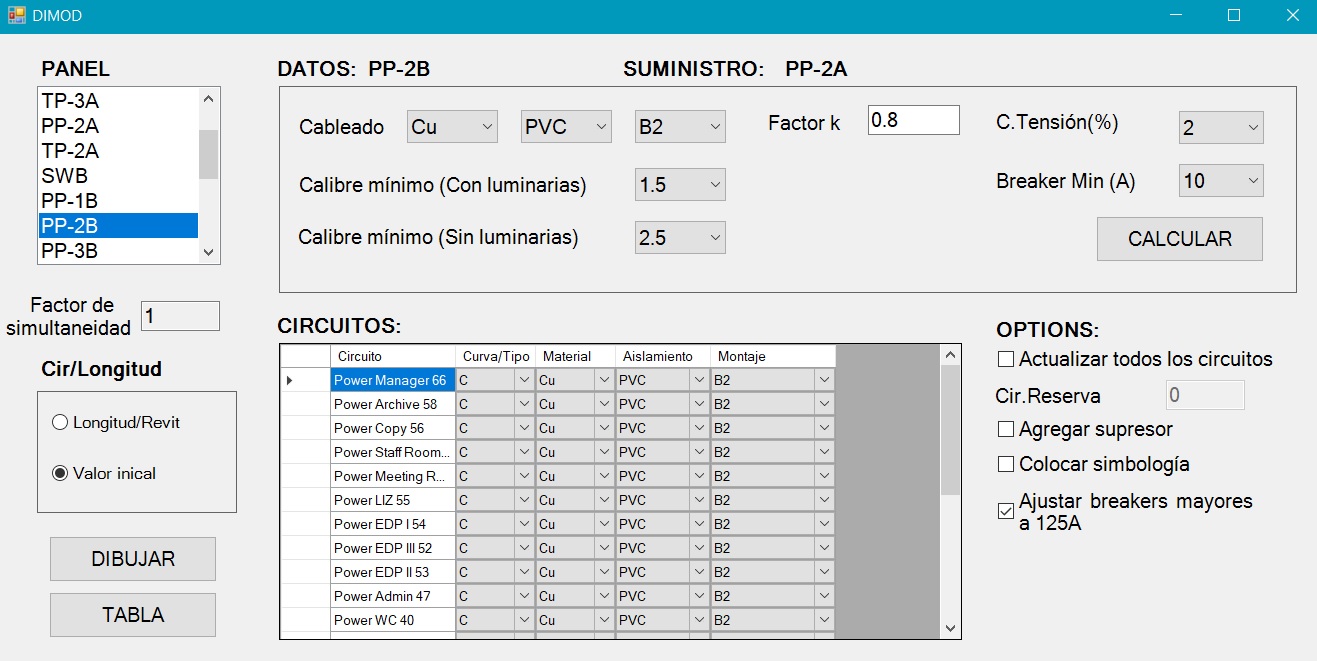

En la ventana del complemento, el usuario puede seleccionar un panel de la lista y los circuitos se mostrarán en la tabla. Todos los cambios se realizarán en ella, excepto el valor numérico, que debe modificarse en la programación de los parámetros de datos.

Opciones: Casillas de verificación de la ventana de complementos

1. Actualizar todo: Activado: Actualizará los siguientes parámetros:

Tipo de cableado.

Datos de caída de tensión.

Factor de reducción k de los conductores.

Cable mínimo.

Si esta casilla está desactivada al pulsar el botón "Calcular", este valor no se modificará y los resultados se actualizarán según cualquier cambio en el modelo, como carga, longitud, etc.

2. Circuitos de reserva: Circuitos de reserva añadidos en el panel de Revit.

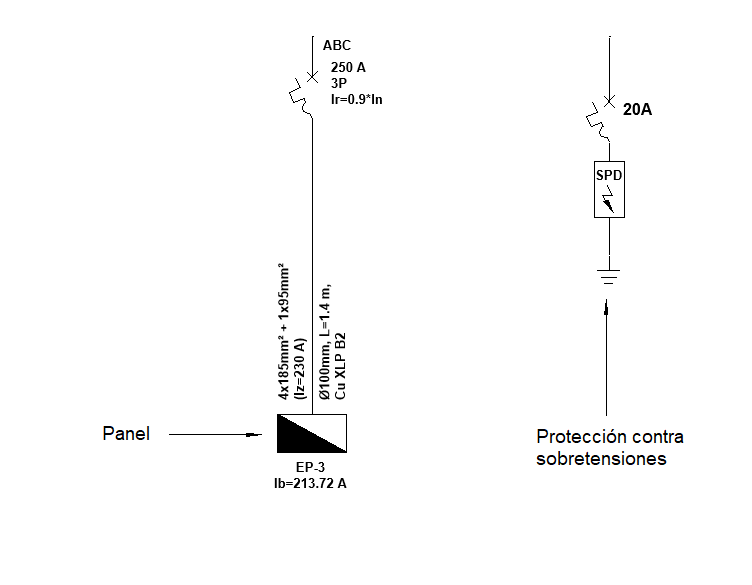

3. Añadir circuito SPD: Añade un dispositivo de protección contra sobretensiones al diagrama unifilar.

4. Colocar simbología: Coloca el diagrama unifilar al crear el dibujo.

5. Ajustar OCPD mayor de 125 A para circuitos de salida: Permite optimizar el cálculo del cableado mediante el ajuste de los dispositivos de protección contra sobrecorriente.

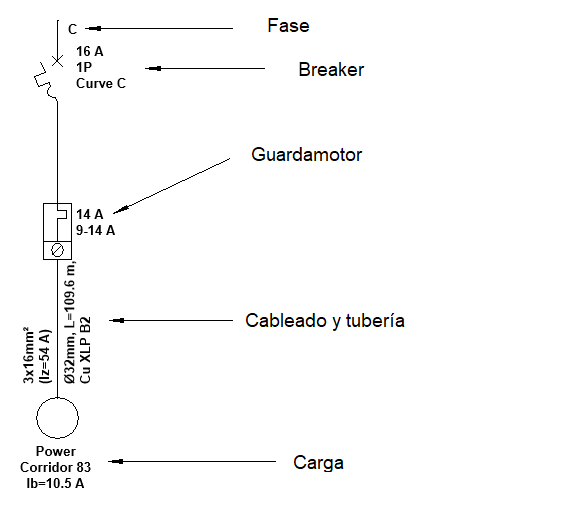

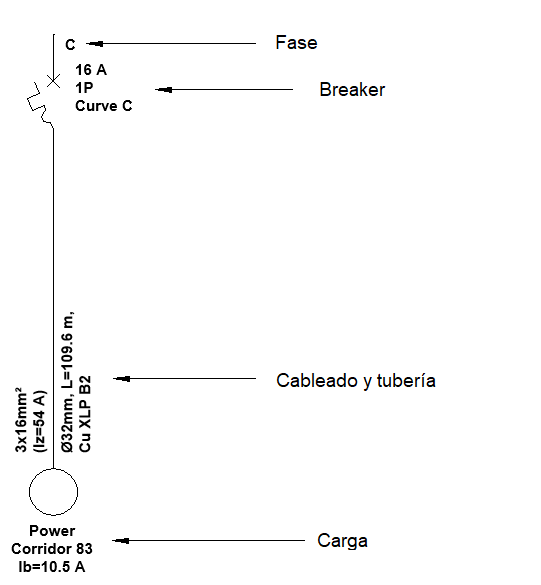

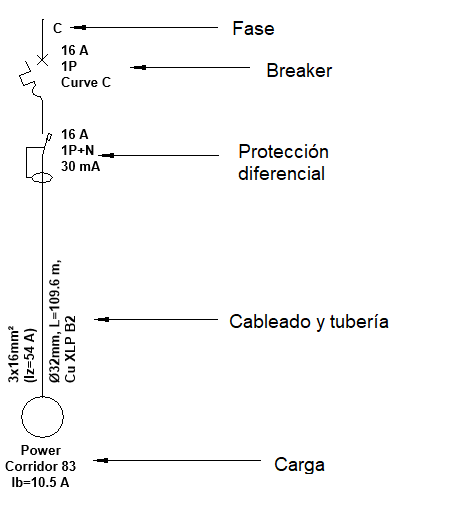

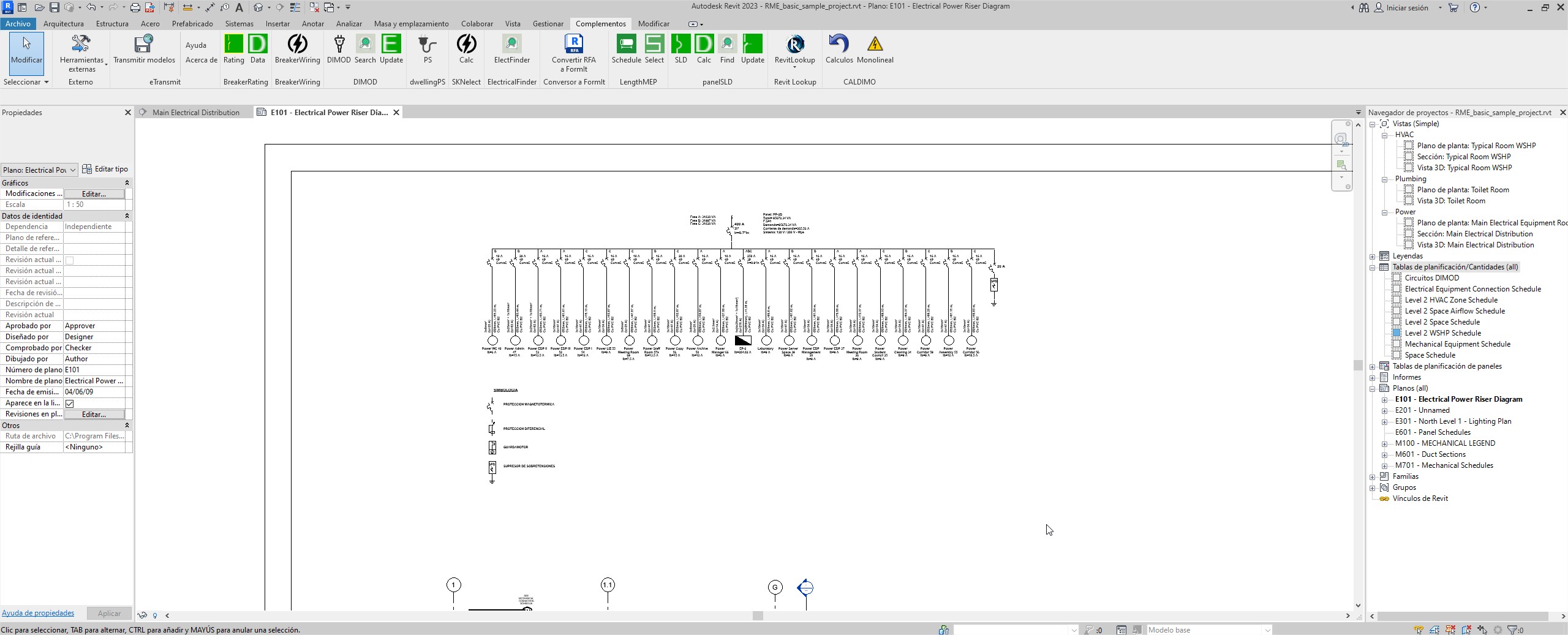

Diagrama unifilar:

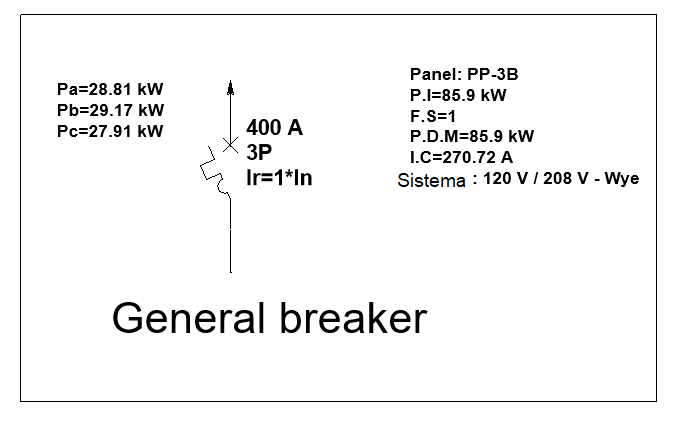

El diagrama unifilar solo se puede dibujar en una hoja de vista activada. El usuario debe seleccionar el panel eléctrico, introducir el factor de simultaneidad y pulsar el botón "Dibujar".

Los parámetros de las anotaciones genéricas de los diagramas unifilares se actualizarán al pulsar el botón "CALCULAR".

Lista de paneles:

El complemento listará todos los paneles eléctricos (equipos eléctricos como tableros de distribución, transformadores y cuadros de distribución) que constituyen circuitos eléctricos. El usuario debe crear un circuito eléctrico con cada panel eléctrico (circuito formado por un elemento) para que se muestre en la lista.

Tabla:

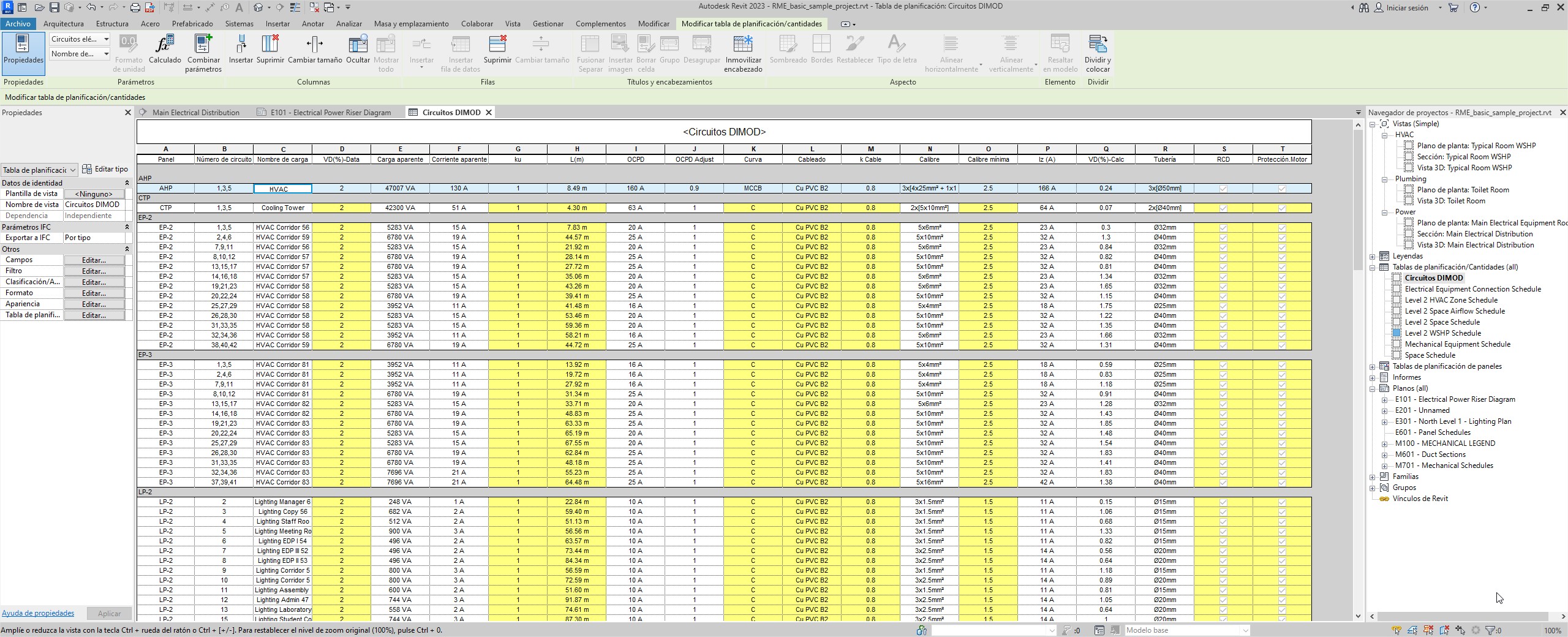

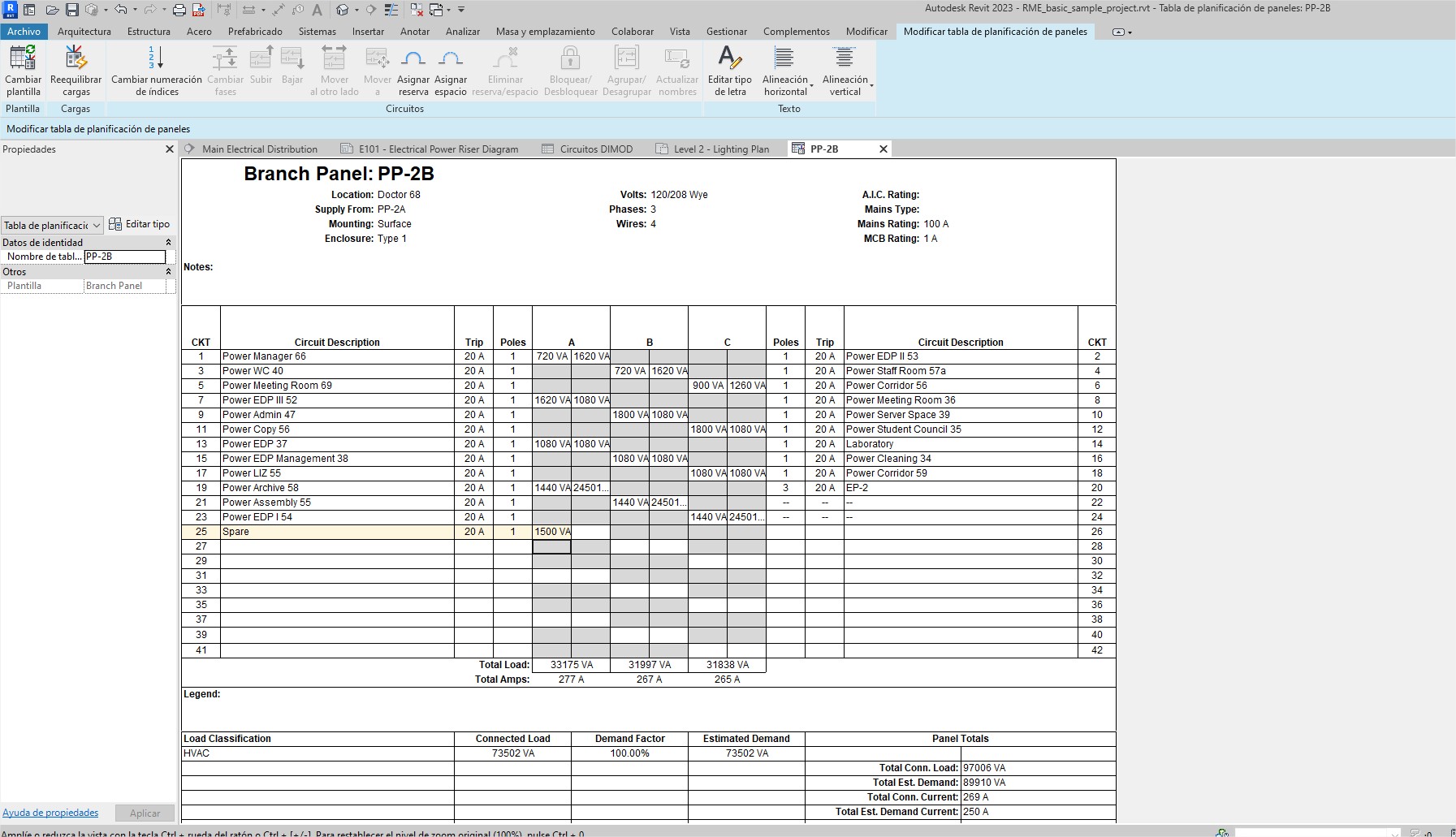

Este botón crea una tabla de circuitos eléctricos con todos los datos y resultados del complemento.
