OsnapPalette
Description

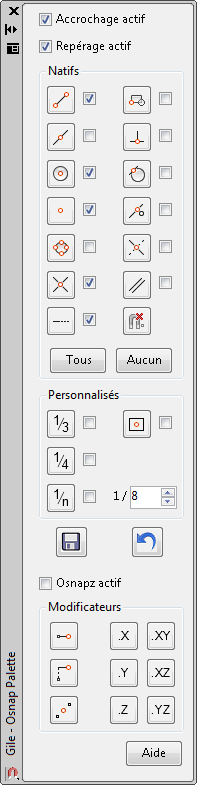

La commande GILE_OSNAPPALETTE affiche la palette d'accrochages aux objets qui combine les cases à cocher de la boite de dialogue OSNAP pour paramétrer les accrochages permanents (éventuellement de manière transparante) et le menu Accrochage aux objets pour spécifer un modificateur de commande (accrochage, filtre de point, milieu de deux points) à l'invite pour spécifier un point.

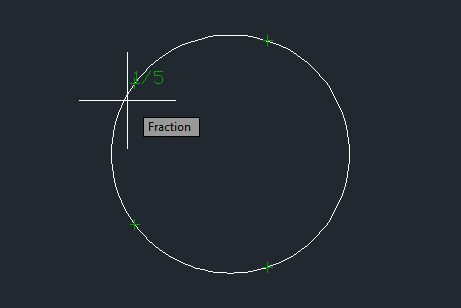

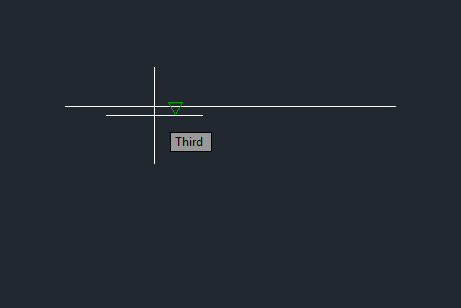

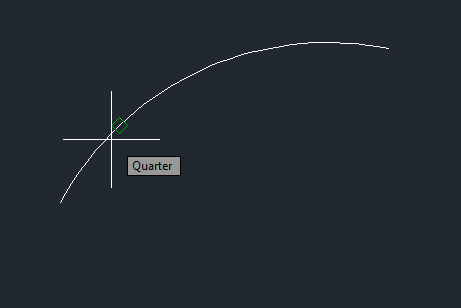

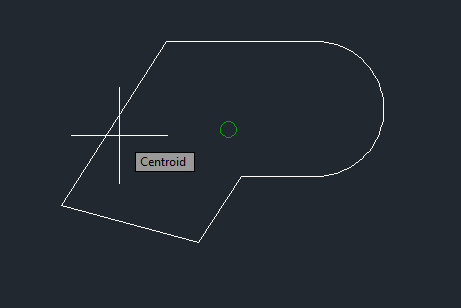

La palette d'accrochage aux objets fournit aussi des accrochages personnalisés pour s'accrocher au tiers, au quart ou à toute autre fraction de lonqueur des objets curviligne (arc, cercle, ellipse, ligne, segment de polyligne). anisi que le centre de gravité des arcs, polylignes, régions et solides 3d. Ces accrochages personnalisés peuvent aussi être spécifiés avec la commande _OSNAP, en entrant le nom de l'accorchage à l'invite pour spécifier un point, ou avec la fonction LISP osnap.
Une variable système (GILE_CUSTOSMODE) définit les accrochges personnalisés permanents. Une autre (GILE_COMODEFRACDEN) définit le dénominateur de fraction pour l'acrochage FRC. Les valeurs de ces variables peuvent aussi être spécifiées en entrant leur noms en ligne de commande, avec la commande _SETVAR, ou, depuis AutoLISP, avec les fonctions getvar et setvar.
Note: Cette application utilise un programme d'installation personnalisé (et non le programme d'installation App Store standard).
it would be even better if I could enter x distance at which the snap would pick along line object (---x---x---x) starting from the start vertex
Thanks Gilles. This palette rocks and I will make sure that more people know about it. Keep up the great work. ~Greg
Thanks Gilles!
Good job Gilles, This has been needed for a long time.
